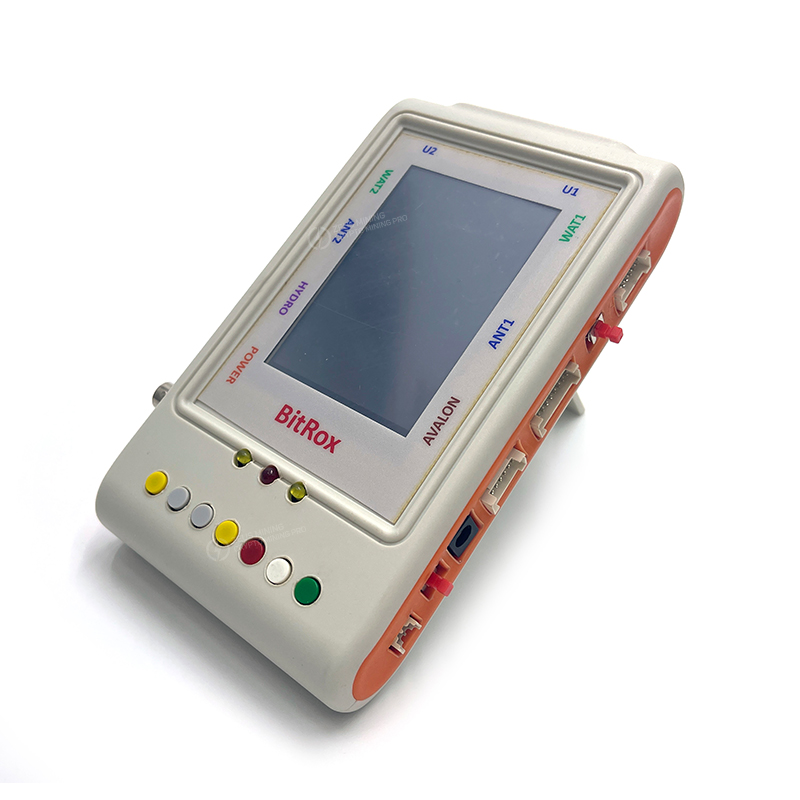

Тестер хеш-плат BitRox для устройств Antminer Whatsminer Avalon

Описание продукта

Стенд BitRox — это профессиональный многофункциональный инструмент для ремонта и тестирования хеш-плат, используемых в майнинге криптовалют. Он поддерживает диагностику хеш-плат и блоков питания для устройств Antminer, Whatsminer и Avalon. Благодаря интеграции функций поиска неисправностей, тестирования чипов, чтения/записи EEPROM, имитации реального процесса майнинга и анализа блоков питания, этот прибор становится незаменимым помощником для специалистов по ремонту майнингового оборудования. Устройство оснащено сенсорным экраном и физическими кнопками; управление может осуществляться тремя способами: непосредственно с самого прибора, через программное обеспечение на ПК или с помощью мобильного приложения. Встроенная точка доступа WiFi позволяет подключаться к официальному сайту BitRox для бесплатного обновления прошивки (выполняется пользователем) и просмотра обучающих видеоматериалов.

Основные характеристики диагностического стенда BitRox:

1. Комплексное тестирование хеш-плат

Поддерживается весь спектр хеш-плат от производителей Whatsminer, Antminer и Avalon, включая модели с жидкостным охлаждением (Hydro). Система считывает такие данные, как значения Nonce, температура чипов и напряжение на ядрах отдельных ASIC-чипов, а также визуализирует их расположение на плате. Устройство с точностью 99,9% определяет поврежденные или неисправные чипы и поддерживает режим «реального майнинга» для проверки работоспособности в рабочих условиях.

Встроенные режимы тестирования:

ChipFixMode: точное обнаружение неисправных чипов при пониженном энергопотреблении; подходит для плат, на которых возникают ошибки при чтении ID чипа.

TurboRunMode: углубленное тестирование хеш-плат в интенсивном режиме.

RescueMode: идентификация и восстановление чипов на платах, поврежденных в результате попадания влаги.

ThermalMode: точный сбор данных о температуре и напряжении чипов.

HashMonitorMode: имитация реального процесса майнинга. Собирает данные Nonce чипа, внутренние температуры и напряжения.

Режим обслуживания: Поддерживает чип в тестовом состоянии в течение длительного времени.

ТЕСТ ИИ: Полностью автоматизированная интеллектуальная диагностика; выполняет полный набор тестовых режимов последовательно и генерирует отчет о неисправности чипа.

2. Чтение/запись/редактирование EEPROM

Поддерживает чтение, резервное копирование, стирание и изменение данных EEPROM на хэш-платах, включая серийные номера, BIN-коды и количество чипов, а также импорт и экспорт файлов резервных копий .bin. Устройство хранит до 32 профилей конфигурации EEPROM локально, при этом каждый слот записывает конкретное имя и модель печатной платы; вы можете выполнять операции чтения/записи EEPROM через ПК или тестер, что позволяет быстро исправлять ошибки конфигурации платы.

3. Тестирование источников питания ASIC-майнеров

Поддерживает автоматическое определение моделей блоков питания для устройств Antminer и Whatsminer; Позволяет регулировать выходное напряжение и осуществлять мониторинг напряжения, выходного тока, многоканальных температур, скорости вращения вентиляторов, всех данных регистров и кодов ошибок в режиме реального времени; поддерживает плановое тестирование на прочность для быстрой диагностики аппаратных неисправностей и предупреждений о защите.

4. Локализация неисправностей на основе осциллографа (специально для Avalon)

Использует щупы для пошагового тестирования сигнала, чтобы быстро выявлять неисправности в сигнальной цепи хэш-плат Avalon и точно определять обрывы или повреждения в цепочке микросхем.

5. Три гибких режима работы

① Портативный ручной режим: оснащен встроенным сенсорным ЖК-дисплеем и физическими функциональными кнопками; позволяет проводить тестирование на месте без ПК; подходит для тестирования хэш-плат и блоков питания Whatsminer и Antminer.

② Программное обеспечение для ПК (рекомендуется): подключается к ПК с Windows 10 (или более поздней версии) через порт U1 USB-B; предлагает наиболее полный набор функций и высочайшую точность обнаружения, минимизирует ошибки программного обеспечения и снижает нагрузку на основной контроллер устройства.

③ Мобильное приложение для Android: устройство транслирует встроенную точку доступа Wi-Fi; подключите свой телефон к точке доступа для беспроводного управления и просмотра результатов тестирования на мобильном устройстве.

6. Бесплатные регулярные обновления прошивки

На официальном сайте тестера BitRox можно беспл атно скачать клиент для ПК, APK-файл для Android, прошивки и обучающие видео. Устройство поддерживает обновление собственной прошивки, а также синхронизацию базы данных поддерживаемых моделей плат для майнинга. Обновления необходимо выполнять в строго определенном порядке: сначала обновляется прошивка самого тестера, а затем — конфигурационные файлы для хеш-плат. Это позволит избежать ошибок при распознавании чипов.

Обзор системы тестирования BitRox:

BitRox предлагает различные уровни функциональности в зависимости от потребностей клиента: устройства более высокого уровня поддерживают более широкий спектр моделей плат и предоставляют более широкие возможности тестирования.

В настоящее время базовой конфигурацией для всех тестеров является «Уровень 3» (Level 3). Если после приобретения версии «Уровень 3» вы захотите перейти на «Уровень 4» (Level 4), пожалуйста, свяжитесь с нами для оплаты разницы в стоимости.

Совместимые модели:

Поддерживаются следующие модели хеш-плат:

Серии Antminer S21 (с воздушным и жидкостным охлаждением), S19 (с воздушным и жидкостным охлаждением), Z11, L3, L7, Z15, S9 и др.

Серии Whatsminer M7D, M60, M53, M50S, M33, M32, M30S, M31, M21 и др.

Серии Avalon A12, A13, A14 и др.

Другие модели: T2T, T2Ti, T2Ts, T2TZ, T2T+, T2Th+, A1, F1, T2THF, T2, A4+, A6, T1, Q3, L2, T3+ и др.

Поддерживаются следующие модели блоков питания:

Серии Antminer APW17, APW12, APW11, APW9 и др.;

Серии Whatsminer P221, P222, P21 и др.

Системные требования к программному обеспечению:

1. ПК: Поддерживается ОС Windows 10 или новее; требуется установка драйвера последовательного порта CP2104.

2. Мобильные устройства: ОС Android; требуется установка APK-файла, загруженного с официального сайта.

3. Учетная запись: Введите UID устройства в разделе «Check Device» («Проверка устройства») на официальном сайте, чтобы получить имя пользователя. После входа в систему отобразится интерфейс и меню навигации. Ввод неверного пароля приведет к блокировке доступа в целях безопасности.

Меры предосторожности при использовании:

1. Для режимов HashMonitorMode и ThermalMode требуется мощный блок питания (12–16 В, 50 А+) с надежным подключением проводов. В противном случае возможны ошибки при считывании температуры чипов или значений nonce, а неисправные чипы могут быть не обнаружены.

2. После подключения программного обеспечения на ПК к тестеру экран автоматически отключается через 20 секунд для экономии энергии; чтобы вывести его из спящего режима, нажмите кнопку «Вверх» или «Вниз».

3. Перед изменением данных EEPROM обязательно создайте резервную копию исходного файла .bin, так как операция стирания приведет к удалению всех настроек платы.

4. Не отключайте питание и не отсоединяйте USB-кабель во время процесса обновления прошивки. Если обновление будет прервано, тестер останется в режиме загрузчика (bootloader); в этом случае снова подключите устройство и запустите обновление повторно.

5. Для поиска неисправностей на хеш-платах Avalon подключите внешний щуп осциллографа к разъему BNC на устройстве и последовательно проверьте прохождение сигнала в контрольных точках.

6. Хеш-платы с водяным охлаждением (Hydro) необходимо тестировать через порт Hydro; режим водяного охлаждения активируется путем выбора соответствующего количества чипов.

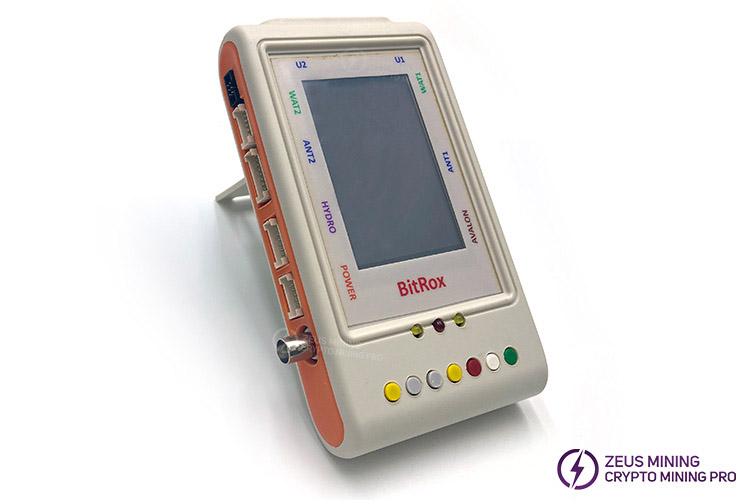

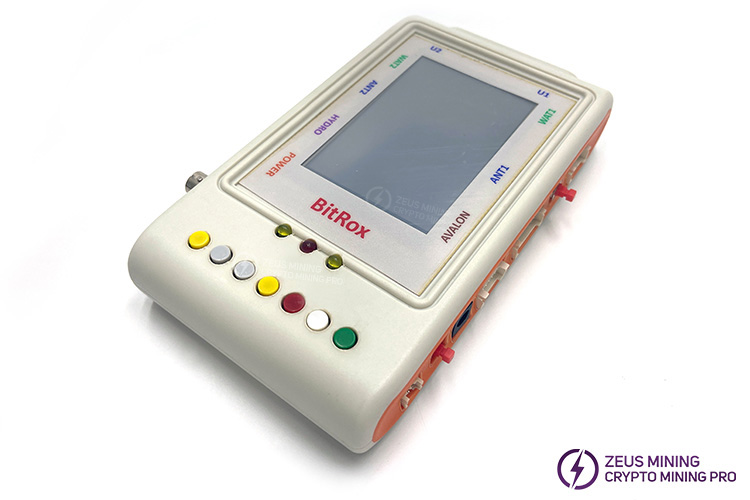

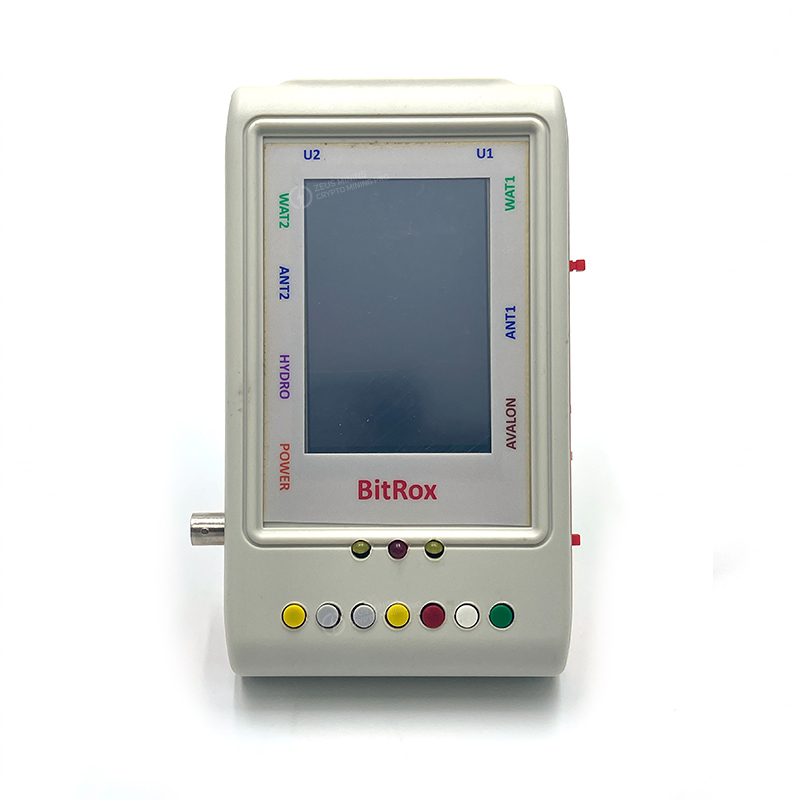

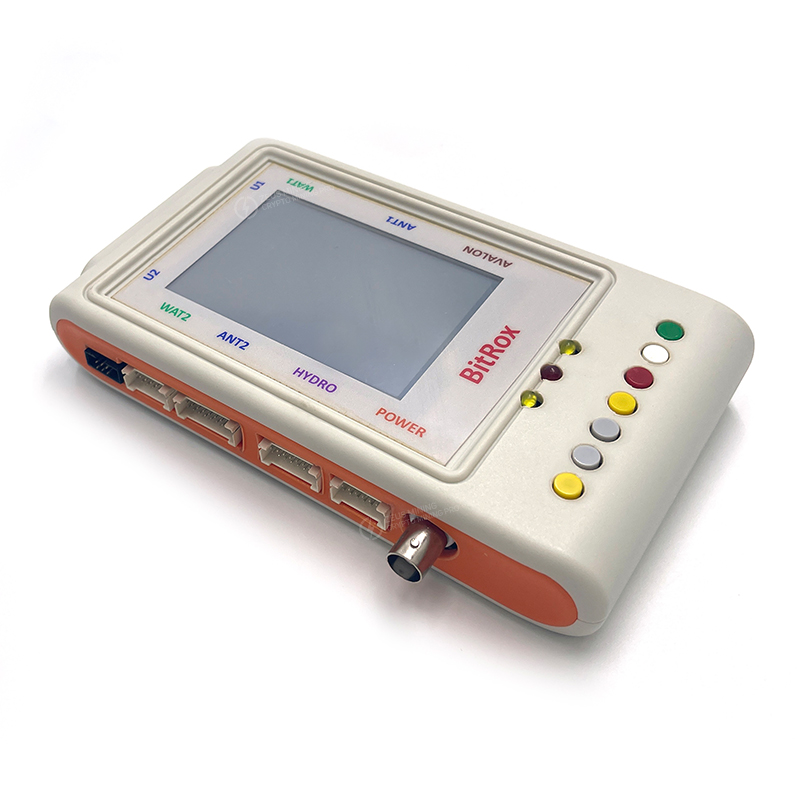

Демонстрация продукта

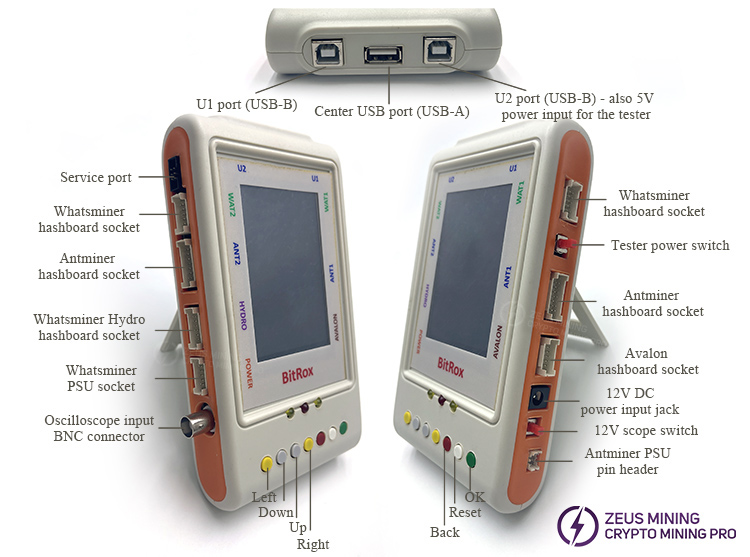

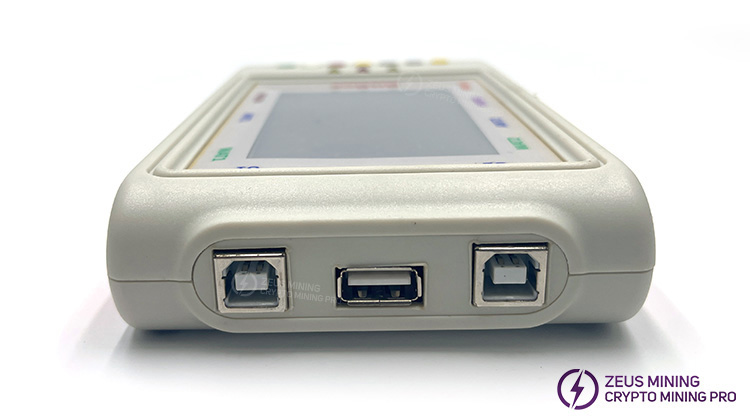

Описание портов:
