Antminer универсальный приспособление чипа испытательное приспособление

Описание продукта

Приспособление для чипа Antminer / Тестовое приспособление Antminer / Тестер хешбордов / Многофункциональное испытательное приспособление

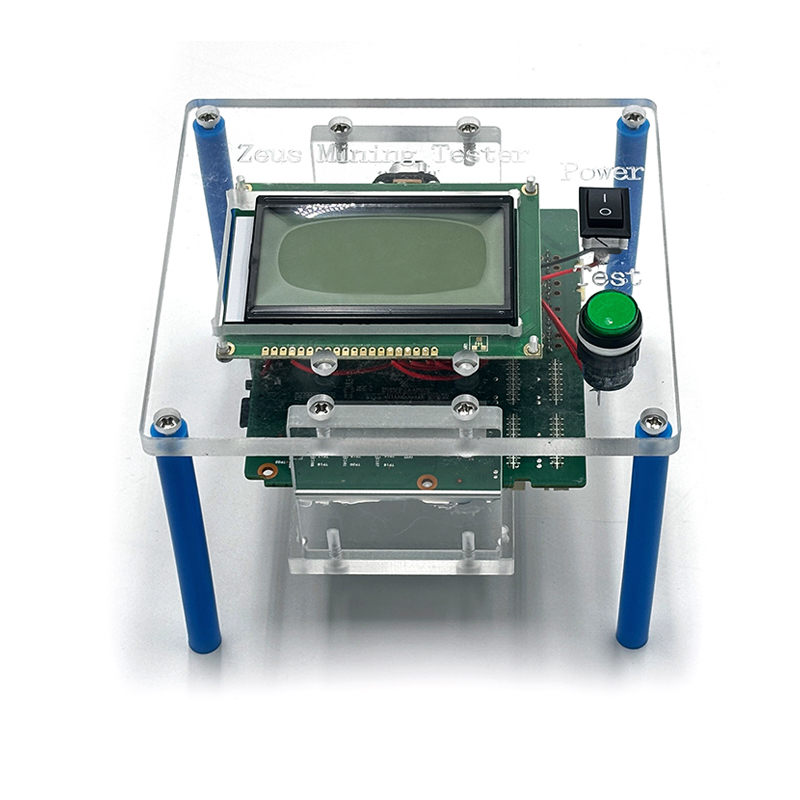

Это универсальное испытательное устройство для постоянной температуры хэш-платы Antminer используется для проверки состояния микросхемы ASIC хэш-платы на Antminer S21e Hydro, S21XP, S21+, S21+ Hydro, L9, S21Pro, S21 Hydro, T21, KS5PRO, KS5, KS3, S19e XP Hydro, S19Pro Hydro, S19Pro+ Hydro, S21, KA3, HS3, K7, D7, L7, S19kpro, S19XP, S19XP Hydro, S19Pro, T19 Hydro, S19 Hydro, S19jpro, S19j, S19+, S19jpro+, T19, S19, S19i, S17+, S17e, S17, S17pro, T17+, T17e, T17, S15, T15, Z15, S11, S9se, S9k, S9j, S9i, T9+, T9, Z9, Z9mini, S9 и т. д., чтобы помочь нам быстро отремонтировать и заменить чипы хэш-платы. В то же время, испытательное приспособление Antminer является одним из основных инструментов для ремонта хэш-платы Antminer.

Преимущество:

1. Приспособление независимо разработано и продается компанией ZEUS MINING;

2. Точность и эффективность: быстрое устранение неисправностей неисправного чипа и значительное сокращение времени проверки;

3. Широкий спектр тестовых моделей: применимо к большинству хэш-плат Antminer и требует тестирования с тестовыми файлами соответствующих моделей;

4. Широкий спектр устранения неполадок: в дополнение к сбою микросхемы ASIC, его также можно использовать для устранения неполадок температурного датчика, сбоя повышения, сбоя LDO, сбоя скорости хэширования CRC и т. д.

5. Светодиодный дисплей высокой четкости: четкий дисплей, просмотр результатов устранения неполадок в реальном времени;

6. Может быть подключен к компьютеру: подключите прибор и компьютер с помощью кабеля USB-TTL, чтобы полностью просмотреть журнал неисправностей хэш-платы.

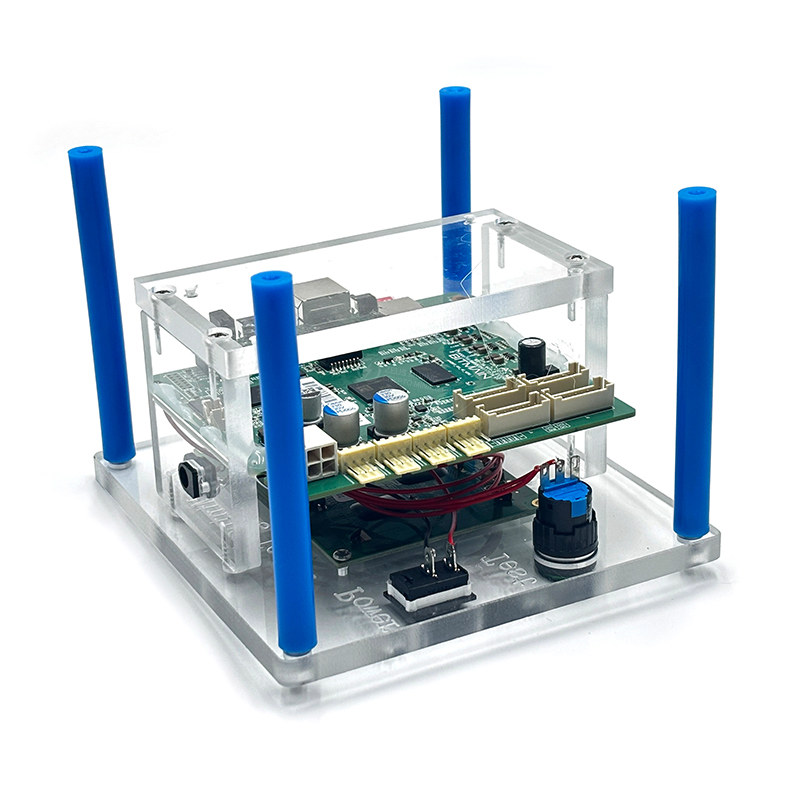

7. Прочный внешний вид: верхняя часть выполнена из акриловой оболочки, окруженной опорными рамами, а материнская плата надежно закреплена термоклеем, что эффективно предотвращает удары и гарантирует, что внутренние компоненты остаются стабильными и неповрежденными.

8. Изоляционная обработка: силовая часть материнской платы обработана конформным изоляционным клеем для эффективного предотвращения повреждений, вызванных случайным контактом во время тестирования.

Схема порта подключения:

① Интерфейс карты TF

② Интерфейс питания Ring 12 В

③ Интерфейс линии тестовых данных

④ Интерфейс линии регулирования напряжения (используется при тестировании комбинированных майнеров)

⑤ Интерфейс USB—TTL

⑥ Разъем питания майнера 12 В

Состав продукта

Только списки деталей тестового приспособления:

Списки деталей испытательного приспособления с 4x120-мм вентилятором:

С блоком питания KPS3030D и платой регулирования напряжения:

Эффект отображения

Существует два способа использования и подключения универсального тестового приспособления чипов Antminer:

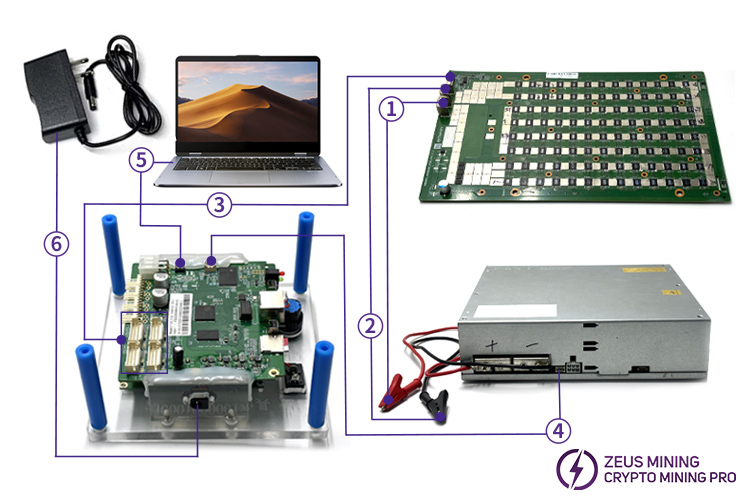

Первый способ:

① и ② красный и черный кабель питания с зажимами типа «крокодил»: подключите положительные и отрицательные электроды тестового приспособления и хэш-платы соответственно;

③ Кабель испытательного приспособления: подключен к испытательному приспособлению и хэш-плате;

④ 4-контактный кабель регулировки напряжения: подключен к оригинальному источнику питания Antminer и приспособлению;

⑤ Кабель USB-TTL: подключен к тестеру и компьютеру;

⑥ Интерфейс питания 12 В: используется для питания устройства.

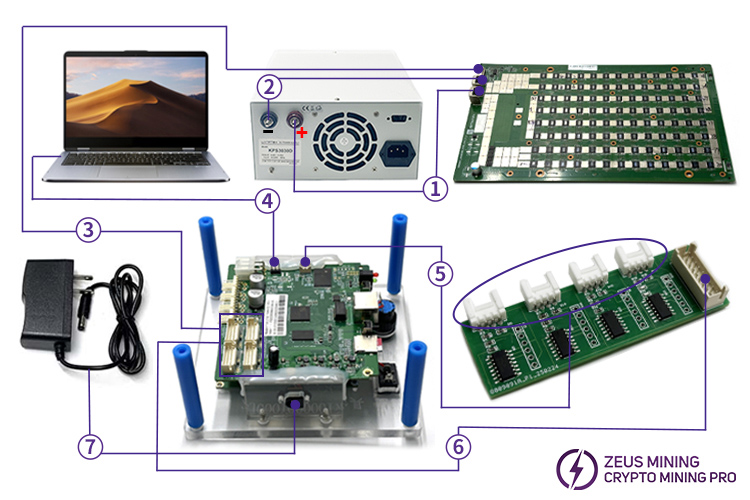

Второй метод:

① и ② красный и черный кабель питания с зажимами типа «крокодил»: подключите положительные и отрицательные электроды испытательного приспособления и хэш-платы соответственно;

③ Кабель испытательного приспособления: подключен к испытательному приспособлению и хэш-плате;

④ Кабель USB-TTL: подключен к тестеру и компьютеру;

⑤ 4-контактный кабель регулировки напряжения: подключен к плате регулировки напряжения тестера Antminer и приспособлению;

⑥ Интерфейс данных тестового устройства: подключен к плате регулирования напряжения тестера Antminer;

⑦ Интерфейс питания 12 В: используется для питания устройства.

Пожалуйста, обратитесь к следующим статьям для использования:

Новая версия руководства по многофункциональному тестовому приспособлению

Нажмите, чтобы: Тестовое приспособление Antminer Карта данных TF

Важный:

Если испытательное приспособление повреждено по следующим причинам, мы не предоставляем послепродажное обслуживание:

1. Подключитесь к сетевому интерфейсу главной платы управления испытательного приспособления, чтобы повредить испытательное приспособление;

2. Интерфейс вентилятора на главной плате управления испытательного приспособления использовать нельзя. Если несанкционированное использование приведет к повреждению испытательного приспособления, мы не предоставим послепродажное обслуживание.
