Avalon многофункциональное хеш-платы испытательное приспособление A320X

Avalon тестовое приспособление A320X может визуально отображать место неисправности во время процесса тестирования. Он подходит для обнаружения неисправностей шахтеров серий A10, серия A11, серия A12 и A1346. Протестированные модели чипов включают A3205, A3204, A3203, A3202, A3201, A3200, A3200C и т. д. Использование этого тестового приспособления может помочь майнерам быстро обнаружить неисправности хеш-платы и снизить затраты на обслуживание.

Для тестовых приспособлений с экраном результаты испытаний можно просмотреть непосредственно, сдвинув экран приспособления, без подключения к компьютеру.

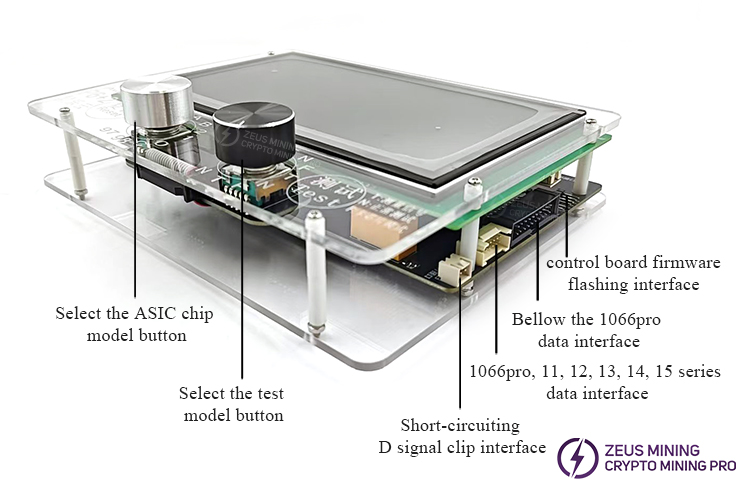

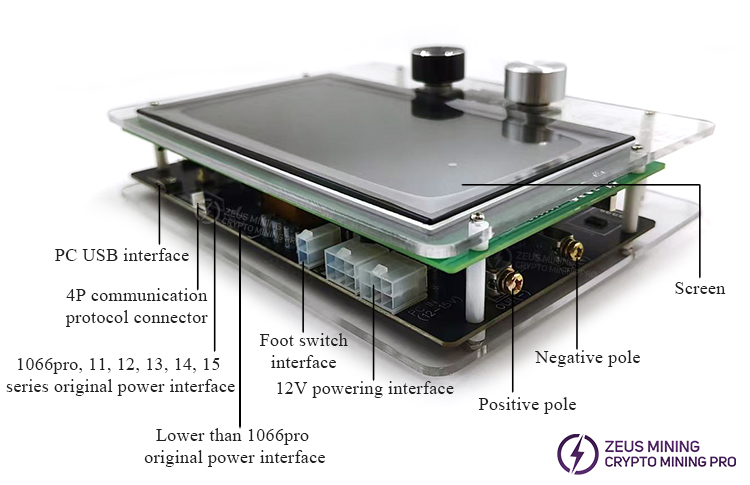

Описание интерфейса продукта:

Описание функции:

1) сжигание платы управления Функция : Ручка на тестере избавляет от необходимости выбирать передачу; при подключении дата-кабеля к плате управления необходимо следить за тем, чтобы контакт был хорошим и последовательность кабелей не была обратной; программу для просмотра результатов теста на компьютере необходимо закрыть, а затем открыть прожиг Программное обеспечение; В прожиг Программное обеспечение записи выберите соответствующий порт, который можно найти в диспетчере устройств компьютера.

2) Сигнал измерения Т: выберите эту передачу при ремонте неисправной хеш-платы, найдите положение, которое необходимо измерить на хеш-плате; поместите тестовую ручку мультиметра на место, нажмите на ножной переключатель и отпустите педаль, увидев результат теста мультиметра; измените положение и повторите описанные выше действия.

3) Нормальный тест N: выберите соответствующую модель чипа и проверьте, в порядке ли хеш-платы. Во время теста нужно долго нажимать на педальный переключатель. Отсоединение посередине приведет к сбою теста на выключение. Если хеш-плата не подключена или сигнал MT хеш-платы ненормальный, программа тестирования не запустится. Пока не прозвучит зуммер.

4) Режим короткого замыкания чипа F: для нормальных сигналов C и CK результат теста равен 0 или меньше количества чипов. После достижения этого положения подключите зажим короткого замыкания чипа к хеш-плате (красный + подключается к сигнал D, черный - подключается к чипу хеш-платы -), нажмите и удерживайте, чтобы начать тест. Например, № 10 и № 11 закорочены. Если он сообщает 0 или 9, это означает, что есть аномалия перед №10. Если сообщает 10, значит, чип до №10 нормальный.

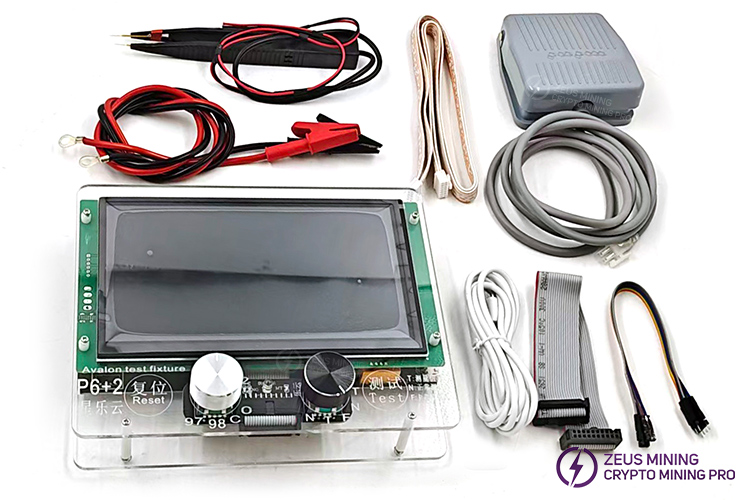

Списки продуктов:

① Хост испытательного приспособления

② 14-контактный кабель передачи данных

③ Кабель Type C к USB

④ Кабель передачи данных испытательного приспособления Avalon

⑤ Ленточный кабель для плата управления прошивка программирования

⑥ Ножной переключатель испытательного приспособления

⑦ Красный и черный зажим типа крокодил кабель питания

⑧ D сигнал короткого замыкания клип

Тестовый эффект фотография:

① Кабель тестового приспособления: подключен к тестовому приспособлению и хэш-плате;

② Адаптер питания 12 В: используйте блок питания APW3+ для питания приспособления;

③ Ножной переключатель тестового приспособления: используется для управления включением/выключением цепи и выходным током;

④ и ⑤ красный и черный кабель питания с зажимами типа крокодил: подключите положительные и отрицательные электроды тестового приспособления и хэш-платы соответственно.

Изображение продукта тестового приспособления безэкранной версии:

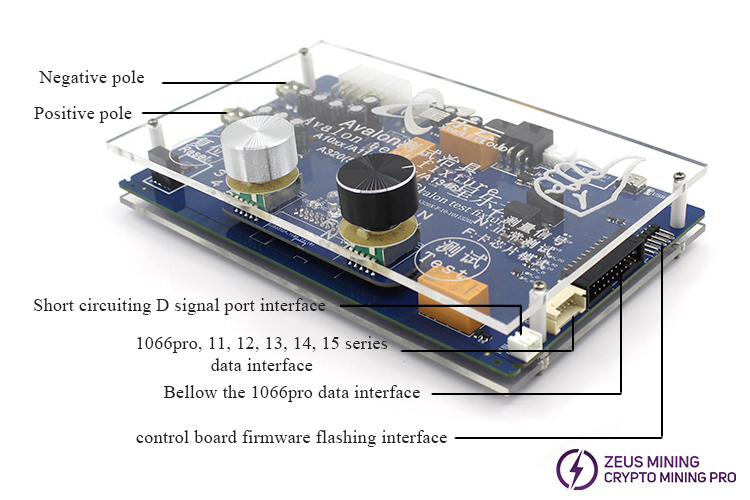

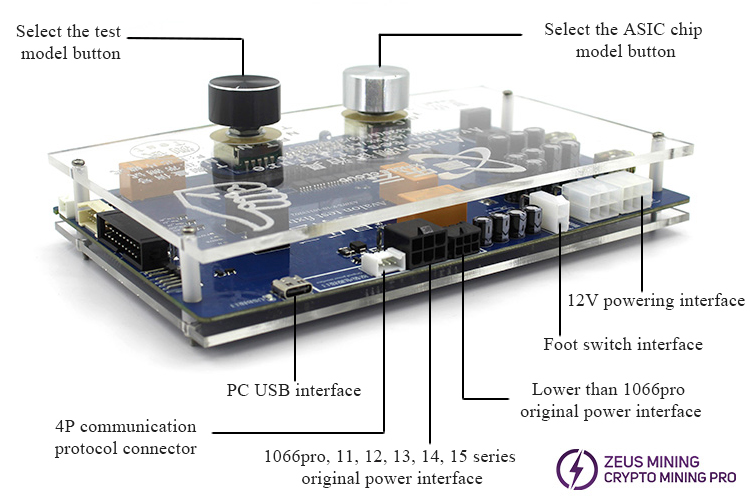

Описание интерфейса продукта:

Списки продуктов:

① Хост испытательного приспособления

② 14-контактный кабель передачи данных

③ Кабель передачи данных испытательного приспособления Avalon

④ Кабель Type C к USB

⑤ Красный и черный зажим типа крокодил кабель питания

⑥ Ножной переключатель испытательного приспособления

⑦ Ленточный кабель для плата управления прошивка программирования

⑧ D сигнал короткого замыкания клип

Тестовый эффект фотография:

① и ② Красный и черный кабель питания с зажимами типа крокодил: соедините положительные и отрицательные электроды испытательного приспособления и хеш-платы соответственно;

③ Кабель испытательного приспособления: подключен к тестовому приспособлению и хеш-плате;

④ Адаптер питания 12 В: используйте блок питания APW3+ для питания прибора;

⑤ Кабель Type C к USB: подключается к тестеру и USB-порту компьютера для просмотра журнала неисправностей.

⑥ Ножной переключатель испытательного приспособления: используется ножной переключатель для управления включением/выключением цепи и выходным током.

Функция тестового приспособления многофункциональной хэш-платы Avalon A320X и описание использования:

Кроме того, нам также необходимо подготовить один охлаждающую базу хэш-платы 1800 об/мин и один блок питания APW3++.

Охлаждающая база хэш-платы 1800 об/мин используется для рассеивания тепла хэш-платой;

Блок питания APW3++ используется для питания хэш-платы;

Как использовать тестовое приспособление для прошивки платы управления?

Разница между этими двумя устройствами заключается в том, что у них есть и нет экранов, но их функции и порты одинаковы.
