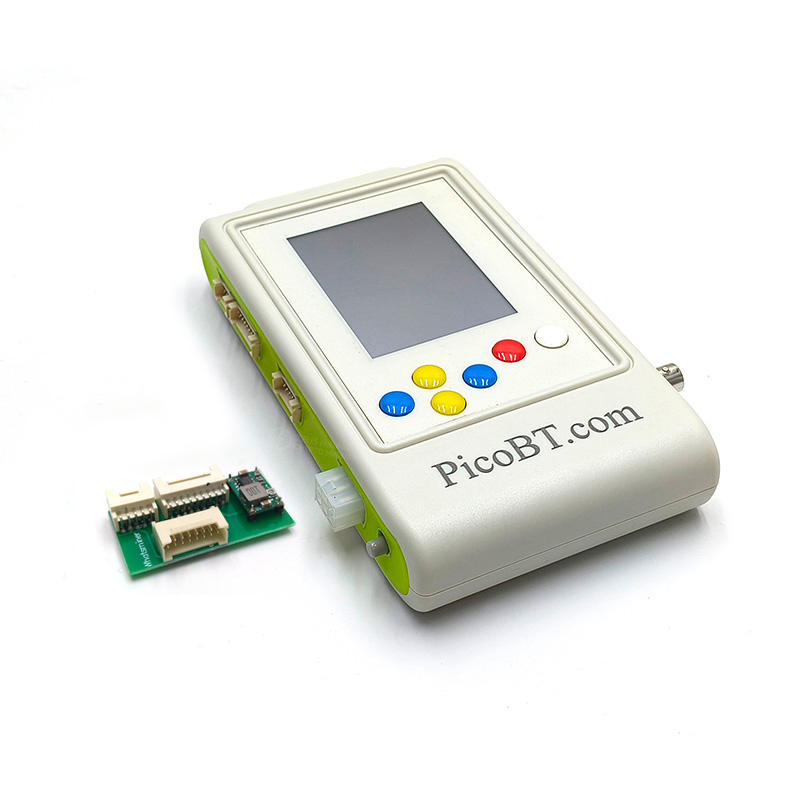

PicoBT Многофункциональный тестер хеш-платы

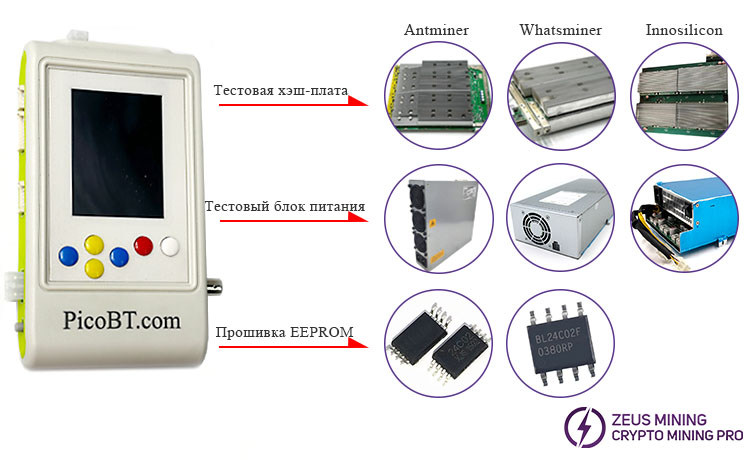

PicoBT — это профессиональный тестер майнеров, который может диагностировать и ремонтировать более 88 хеш-плат и 20 моделей мощности майнеров, таких как Innosilicon, Whatsminer, Antminer, Aixin и Cheetah.

По сравнению с традиционными методами ремонта майнеров, тестер PicoBT с уникальными своими возможностями позволяет сократить время диагностики как минимум в 10 раз и повысить точность диагностики в 4 раза при устранении неисправностей мелких компонентов, а именно хеш-плат и интеллектуальных блоков питания. Кроме того, это инструмент обслуживания, объединяющий редактор и тестер EEPROM.

Теплое напоминание: пожалуйста, не пытайтесь взломать программу этого тестера. Как только программа подвергнется атаке, тестер автоматически заблокируется, что сделает его непригодным для использования. ZEUS MINING не несет ответственности.

Широкий спектр поддерживаемых моделей:

• Более 88 моделей хэш-плат, включая Antminer, Innosilicon, Whatsminer и т. д.:

Antminer: S9, S9i, S9j, S9k, S9se, T9+, L3+, T17, T17+, T17e, T17pro, S17, S17+, S17e, S17pro, S11, T19, S19, S19pro S19j, S19Jpro, S19A, S19Apro, S19_88, T19Hydro , S19Hydro, S19JPRONoPic, S19XP, S19AL, S19+, S19i, S19PROHydro+, S19PRO+, S19JPRO+, KA3, L7, S7, D7, K7, S15, T15;

Innosilicon: T1, T2, T3, T3+, S3, S3+, T3H, A4, A4+, A6, A6+, T2T, T2T+, T2Ti, T2Ts, T2Tz, T2Tzs, T2Tzu, T2Tza, T2Th, T2Ths, T2Thm, T2Thf, T2Th+, T2Ths+, T2Thm+, T2Thf+, T2Thl+, L1, L2, L2HU, L2HF, L2HL, L2HS, T1H;

WhatsMiner: M3V1, M3V2, M20, M20s, M21, M21s, M30s, M30s+, M30s++, M31s, M31s+, M32, M32s, M50, M50s;

Aixin, Cheetah, Aladdin, и Dragon: A1, Q3, F1, S5, T1.

• Поддерживает тестирование более 20 моделей блоков питания:

Инносиликон: G1138, G1240, G1266, G1286, G1306, QB2412-B, QB2412-C

Whatsminer: P21, P20, P21e, P21d, P221, P222C

Antminer: APW8, APW9, APW9+, APW12;

Айксин, Гепард: TT240015P, HQ2500-A02

• Флэш-память и редактор EEPROM:

Antminer (S11, серия 17) и хэш-доска Whatsminer.

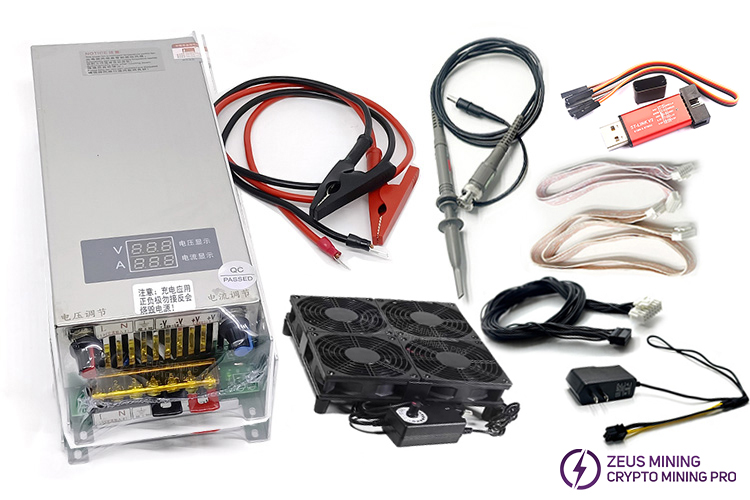

Купите тестовое приспособление PICOBT, и мы предоставим вам дополнительный щуп осциллографа и 3 кабеля для тестового приспособления; Добро пожаловать на покупку.

Комплект пробника для осциллографа P6020

Кабель испытательного приспособления 9*2 60см

Строка данных Whatsminer

Кабель приспособления Innosilicon Test 7*2 60см

Кроме того, тестер необходимо использовать с мощным источником питания постоянного тока WANPTEK, который подходит для большинства хэш-плат майнеров.

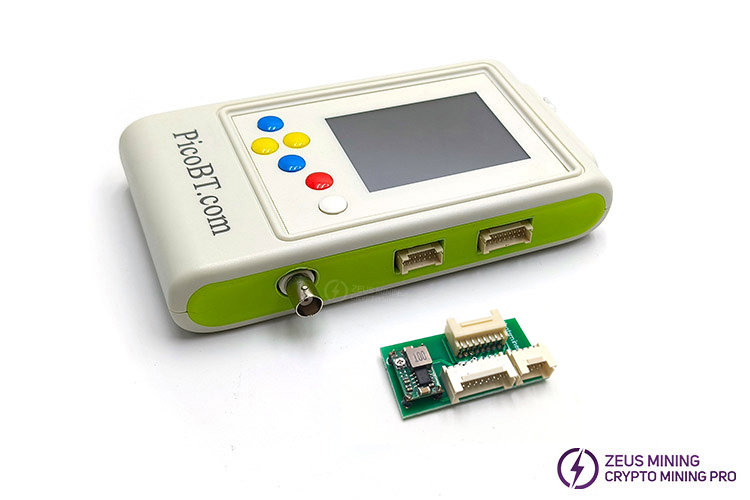

Описание порта тестера:

Преимущества продукта тестера PicoBT:

• Модели: Устранение неполадок 88 моделей хэш-плат и 20 интеллектуальных моделей блоков питания с помощью всего одного универсального тестера и синхронизация серийных номеров хэш-плат.

• Скорость и точность: с помощью тестера PicoBT любые повреждения хеш-платы и исправные чипы можно обнаружить в 10 раз быстрее; скорость обнаружения быстрая и точная.

• Включение блока питания: помимо диагностики сбоев с помощью хэш-плат этот тестер может устранять неисправности более чем 20 моделей интеллектуальных блоков питания.

• Редактор EEPROM: он может синхронизировать хэш-платы с разными серийными номерами внутри майнера, чтобы серийные номера всех хэш-плат были согласованы, чтобы майнинг-машина могла нормально запускаться и работать. Он подходит для хэш-плат Antminer S9se, S9k, S11, серий 17, 19 и всех хэш-плат Whatsminer. Нет необходимости подключать блок питания к хэш-плате, не требуется компьютер.

• Универсальность: возможность тестирования хэшей с различной точностью и режимами для обнаружения слабых чипов в дополнение к здоровым и сломанным. Кроме того, возможности тестирования Smart PSU не требуют компьютера, что делает PicoBT уникальным универсальным тестером.

Как использовать тестер PicoBT:

Сначала подключите хеш-плату, блок питания и тестер. Эффект соединения следующий:

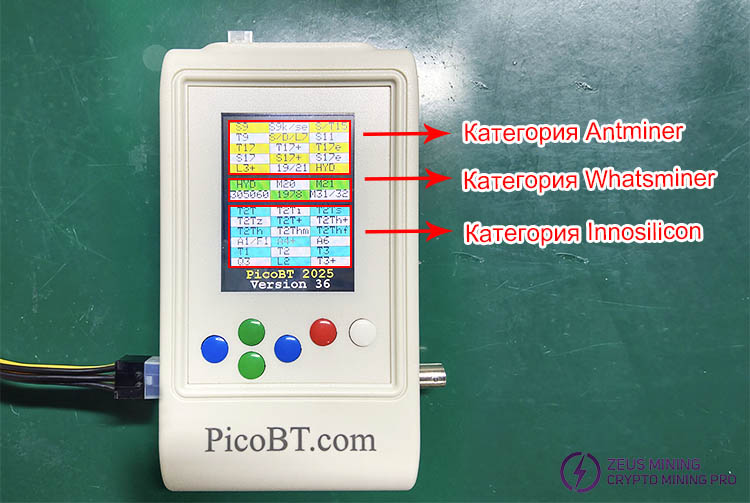

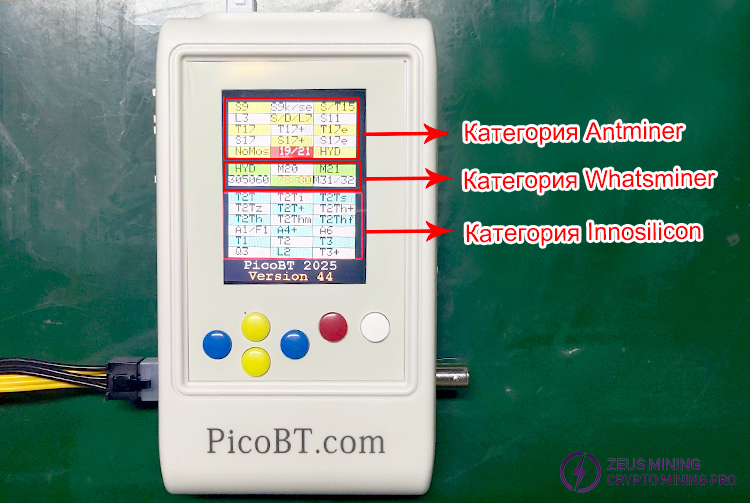

Войдите в режим тестера хэш-платы, затем нажмите кнопку включения/выключения, и вы увидите страницу выбора хэш-доски, как показано ниже:

В этом тесте в качестве примера используется хеш-плата S17. После выбора опции S17 нажмите белую клавишу, чтобы войти на страницу тестера S17. В это время на странице будет отображаться название выбранной хеш-платы, как показано на рисунке ниже:

Тонкая синяя линия на экране Note 2 указывает, какой интерфейс тестера необходимо использовать для подключения к выбранной хеш-плате. Note 3 представляет методы работы различных клавиш.

Как использовать универсальный тестер PicoBT для тестирования хеш-платы Antminer S9:

Конкретные ключевые функции заключаются в следующем:

заключаются в следующем:

PSU: нажмите кнопку PSU, чтобы включить блок питания S17 (APW9 с 19 В, для подключения тестера к блоку питания необходимо использовать кабель блока питания.

MOD: выберите тестовый режим, нажав кнопку MOD. S17 имеет 2 режима тестирования: режим 1 и режим 2.

ONE: Если вы переключите эту кнопку, она изменится на 999. Это означает, сколько раз вы хотите протестировать хэш-доску. Один раз или повторить 999 раз.

PIC: Если вы переключите эту кнопку, она станет PC0 и PC1. Если выбрано значение PC0, тестер включает микроконтроллер PIC в хеш-плате, включает полевой МОП-транзистор в хэш-плате и подает ток на хэш-плату. В этом случае сигнал RST остается равным 0v на хеш-плате. Если выбран PC1, микроконтроллер PIC в хеш-плате будет включен, но сигнал RST останется высоким (1,8 В на контрольной точке). Если вы выберете PIC, он отключит МОП-транзистор в хеш-плате.

Note. Если вы выберете ПК0 или ПК1, протестируйте хеш-плату с параметром 999; PIC выбранной хеш-платы будет включаться, пока вы ее тестируете. В противном случае PIC будет включаться и выключаться для каждого теста.

Back: Если вы нажмете кнопку «Назад», вы вернетесь на страницу, на которой вы выбрали хэш-доску.

ТЕSТ: После настройки параметров PSU, MOD и ONE вы можете нажать кнопку TEST, чтобы протестировать хеш-плату.

После тестирования хеш-платы вы увидите на экране следующие результаты тестирования:

Note 4: указывает, сколько раз тестер проверял хеш-плату;

Note 5: указывает, сколько чипов должна иметь выбранная хеш-плата в исправных условиях;

Note 6: указывает, сколько исправных чипов обнаружил тестер от первой ASIC до передней.

Note 7: указывает, сколько исправных чипов обнаружил осциллограф от последней ASIC до контрольной точки обратного сигнала любого чипа, подключенного к щупу осциллографа.

Руководство по активации тестового приспособления PicoBT

Пожалуйста, следуйте инструкциям ниже, чтобы правильно активировать тестовое приспособление PicoBT:

1. Вставьте один конец кабеля DuPont в «② SWCLK», «④ SWDIO», «⑤ или ⑥ GND», «⑨ или ⑩ 5,0 В» программатора.

2. Загрузите программное обеспечение STM32 ST-LINK Utility и установите его на компьютер.

3. Вставьте программатор ST-LINK V2 в компьютер, а затем подключите другой конец кабеля Dupont к контактам SWDIO, SWCLK, GND и 5V тестового приспособления.

4. Щелкните значокв программе STM32 ST-LINK Utility, чтобы начать подключение тестового приспособления.

5. Щелкните значок , чтобы начать загрузку новой прошивки (в шестнадцатеричном формате).

6. Щелкните значок , чтобы начать программирование. Когда на интерфейсе программного обеспечения STM32 ST-LINK Utility появляется сообщение "ОК", это означает, что тестовое приспособление было успешно активировано. В это время тестер также перезапустится.
