Трафарет для лужения чипов BM1746AA для Antminer Z15 Z15PRO

Описание продукта

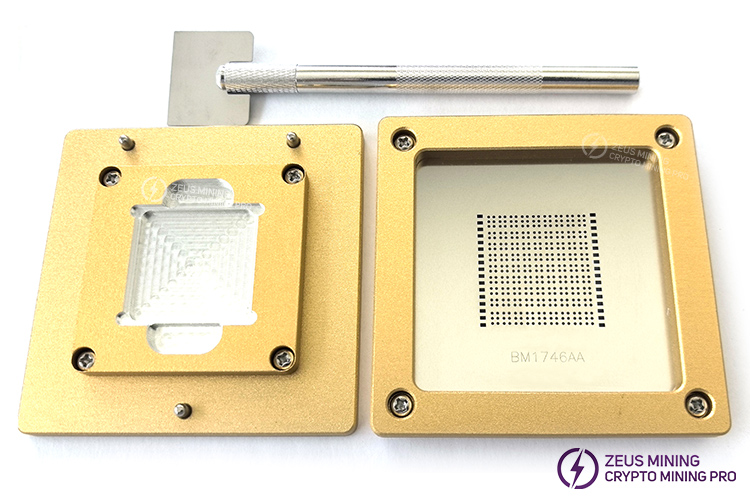

Инструмент для лужения чипов BM1746AA предназначен для ремонта и пайки ASIC-чипов на хэш-платах Antminer Z15 и Z15PRO. Это комплексное решение проблем пайки, таких как холодные паяные соединения, отсутствие шариков припоя и короткие замыкания. Высокоточная лазерная сверловка и прочное магнитное позиционирующее основание позволяют ускорить ручную пакетную обработку, значительно снижая вероятность образования перемычек, смещения и разрушения сетки. Это незаменимый инструмент для ремонтных мастерских майнинговых ферм и для отдельных майнеров, обслуживающих майнеры серии Z15.

Особенности трафарета для лужения чипов Z15 и Z15PRO:

1. Изготовлен из листов нержавеющей стали 304 толщиной 0,12 мм с гладкими, без заусенцев, стенками отверстий, что обеспечивает равномерное заполнение паяльной пастой и предотвращает такие проблемы, как неравномерное образование шариков припоя, их отсутствие и короткие замыкания.

2. Трафарет проходит процесс закалки и упрочнения, что позволяет ему выдерживать длительное воздействие горячего воздуха температурой 380℃ без растяжения, вмятин или деформации.

3. Магнитное основание из алюминиевого сплава оснащено мощным постоянным магнитом, который автоматически центрирует микросхему, устраняя необходимость в пинцете. Основание изготовлено из высокотемпературного теплоизоляционного материала, что гарантирует защиту от повреждения нижней части микросхемы.

Параметры трафарета для пайки микросхемы BM1746AA:

Инструкция по использованию инструмента для пайки BM1746AA:

1. Очистка: Используйте паяльник и фитиль для удаления припоя, чтобы разгладить остатки припоя на контактных площадках микросхемы на хэш-плате. Протрите чистой жидкостью для очистки печатных плат и дайте высохнуть, чтобы удалить масло и пыль.

2. Позиционирование: Поместите микросхему ровно в слот магнитного основания. Положите трафарет ровно, чтобы он приклеился и закрепился, убедившись, что отверстия сетки полностью совпадают с контактными площадками. Обратите внимание на ориентацию микросхемы.

3. Пайка: Равномерно распределите паяльную пасту по поверхности трафарета. Используйте скребок на постоянной скорости, чтобы заполнить все отверстия сетки и разгладить излишки паяльной пасты.

4. Нагрев: Извлеките микросхему и используйте термофен при температуре около 200°C с низкой скоростью вентилятора, чтобы нагреть трафарет, расплавив паяльную пасту и превратив ее в круглые шарики припоя.

5. Извлечение из формы: Выключите нагрев и дайте постоять 3-5 секунд. Осторожно извлеките трафарет. Шарики припоя сформируются. После охлаждения они готовы к пайке.

Демонстрация продукта
