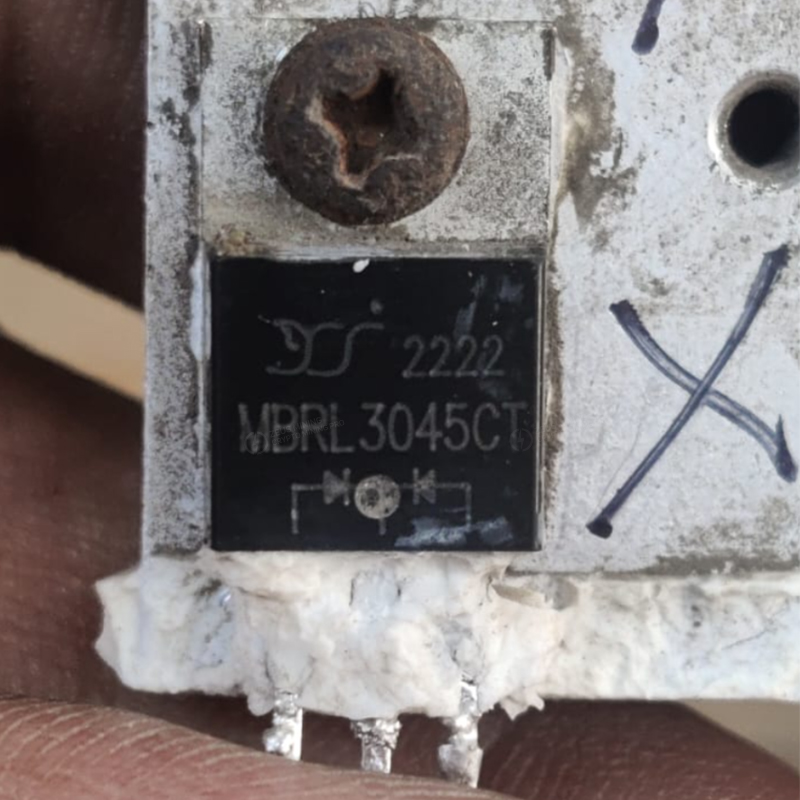

MBRL3045CT

Описание продукта

MBRL3045CT — это двухканальный выпрямительный диод Шоттки с общим катодом в корпусе TO-220AB для поверхностного монтажа, рассчитанный на 30A 45V, предназначенный для низковольтных, сильноточных и высокочастотных выпрямительных приложений. Чрезвычайно низкое прямое падение напряжения (типичное значение Vf 0,55 В при 15 А) и быстрые характеристики переключения делают его идеальной заменой для устранения неисправностей в вторичных выпрямительных цепях блоков питания майнинговых установок серии Bitmain APW12.

Особенности продукта MBRL3045CT:

1. Низкое прямое падение напряжения, обычно 0,55 В при 15 А, что снижает потери проводимости и повышает энергоэффективность.

2. Высокая устойчивость к импульсным токам, выдерживающая импульсные нагрузки более 200 А без повторения, способная выдерживать удары при включении питания.

3. Быстрое переключение, структура Шоттки, чрезвычайно короткое время обратного восстановления, подходит для высокочастотных импульсных источников питания.

4. Корпус для поверхностного монтажа TO-220AB, отличное рассеивание тепла, подходит для автоматизированной установки и высокоплотных конструкций источников питания.

5. Двойные диоды с общим катодом, два диода, интегрированные в один корпус, экономят место на печатной плате.

Технические характеристики MBRL3045CT:

Сценарии ремонта MBRL3045CT:

В источниках питания серии APW12 микросхема MBRL3045CT в основном выполняет функцию низковольтного выпрямления с высоким током на вторичной стороне:

1. Выпрямляет импульсный переменный ток, выходящий с вторичной стороны высокочастотного трансформатора, в постоянный.

2. Обеспечивает эффективное выпрямление выходного напряжения 12 В, снижая потери проводимости.

3. Обеспечивает стабильное выходное напряжение постоянного тока совместно с выходным индуктором и фильтрующим конденсатором.

Точки ремонта и замены:

1. Разрядка при выключенном питании: Перед ремонтом убедитесь, что источник питания полностью отключен, и разрядите большой конденсатор с помощью разрядного стержня.

2. Выпаивание: Используйте термофен (350~380°C) и паяльник для удаления компонента MBRL3045CT, уделяя внимание площадкам радиатора.

3. Очистка контактных площадок: Удалите остатки припоя и убедитесь, что новый компонент установлен ровно.

4. Термообработка: Контактные площадки на обратной стороне MBRL3045CT являются одновременно катодом и поверхностью для рассеивания тепла; убедитесь, что припой полностью смочен во время пайки.

5. Подтверждение полярности: Общая катодная структура; средний контакт — это катод (подключен к контактной площадке радиатора), а два боковых контакта — это два анода.

6. Тестирование при включении питания: После замены сначала измерьте выходное напряжение без нагрузки (нормальное значение 12,1~12,5 В), затем постепенно добавляйте нагрузку для тестирования.
