Операционный усилитель LMH6644

Описание продукта

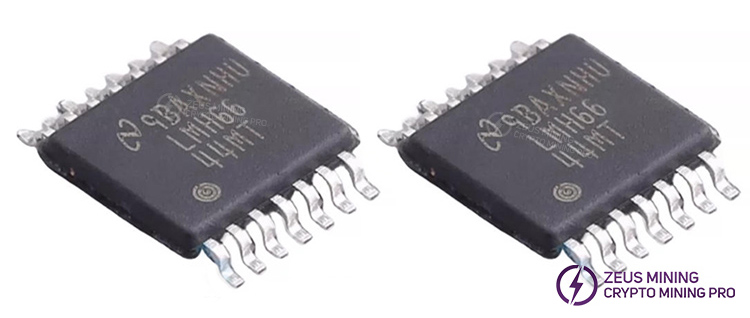

LMH6644 — это четырехканальный высокоскоростной операционный усилитель с обратной связью по напряжению, предназначенный для хэш-платы Antminer S21+ Hydro. Эта микросхема объединяет четыре независимых операционных усилителя и специально разработана для высокоскоростной выборки сигнала, обнаружения тока и схем буферизации сигнала в микросхемах ASIC для хэширования. Он широко совместим со схемой обработки сигналов на хэш-плате Antminer S21+ Hydro и является ключевым компонентом для выборки напряжения, обратной связи и усиления сигнала.

Чип имеет полосу пропускания 130 МГц, скорость нарастания 135 В/мкс и возможность одноканального выхода с высоким током 75 мА. Он работает в широком диапазоне напряжений от 2,7 В до 12,8 В от одного источника питания, демонстрируя низкие искажения и низкое энергопотребление в режиме ожидания. Его выходной сигнал от шины до шины может выдавать полный сигнал в пределах 40 мВ от шины питания, обеспечивая ослабление передачи слабых сигналов выборки от хэш-чипа.

В схеме хэш-платы Antminer S21+ Hydro микросхема LMH6644 отвечает за буферизацию, усиление и фильтрацию сигналов выборки тока и напряжения от микросхемы ASIC. Устройство получает аналоговые сигналы рабочего напряжения и тока нагрузки в реальном времени от микросхемы ASIC, нормализует их до стандартных сигналов напряжения и отправляет обратно в главный управляющий микроконтроллер для осуществления замкнутой системы регулирования напряжения, защиты от перенапряжения и перегрузки по току, а также мониторинга вычислительной мощности.

Основные электрические параметры:

Характеристики каналов: 4 независимых операционных усилителя (корпус SOIC14 для поверхностного монтажа)

Произведение коэффициента усиления на полосу пропускания: 130 МГц (коэффициент усиления по напряжению 1x)

Скорость нарастания: 135 В/мкс, отсутствие искажений формы сигнала для высокоскоростных сигналов

Линейный выходной ток: 75 мА на канал, пиковый ток короткого замыкания 115 мА

Диапазон напряжения питания: 2,7 В ~ 12,8 В, однополярное питание, совместимо с цепями питания 5 В для майнинговых плат

Размах выходного сигнала: всего 40 мВ от шины питания, полный выходной сигнал от шины до шины

Ток покоя одного канала: 2,7 мА, низкое тепловыделение, подходит для систем с водяным охлаждением и закрытых помещений

Рабочая температура: -40℃ ~ +85℃, соответствует требованиям для длительной работы майнинговых машин при высоких температурах

Входное напряжение смещения: максимум 5 мВ, регулируемое напряжение выборки Ошибка

Общее гармоническое искажение: -62 дБн, усиление с низким уровнем помех для слабых вычислительных сигналов

Повреждение LMH6644 / Прямые последствия нарушений производительности:

Сбой микросхемы операционного усилителя, внутренний пробой канала, чрезмерный дрейф смещения и обрывы/короткие замыкания на выходе напрямую приводят к аномальным напряжениям сигнала в микросхеме ASIC S21+Hydro, что приводит к общему сбою системы.

Советы по ремонту и замене:

1. Диагностика неисправности: Используйте мультиметр для измерения напряжений на выводах питания и входных/выходных выводах LMH6644. Если уровень выходного сигнала фиксирован и не коррелирует с входным сигналом, микросхема считается поврежденной.

2. Стандарт замены: Необходимо использовать только оригинальные LMH6644. Низкоскоростные операционные усилители общего назначения не могут быть заменены, поскольку недостаточная полоса пропускания и выходной ток будут продолжать вызывать аномальные напряжения сигнала в микросхеме ASIC.

3. Требования к пайке: Используйте антистатическую пайку и низкотемпературную пайку поверхностных выводов SOIC14, чтобы избежать повреждения дорожек печатной платы хеш-платы высокими температурами.

4. Проверка после замены: Проверьте напряжение сигнала выборки вычислительного чипа при полной нагрузке. Если оно возвращается в стандартный диапазон и хешрейт стабилизируется, ремонт завершен.
