F1 тестер вентилятора для Antminer Whatsminer Avalon Innosilicon

Тестер скорости вентилятора F1 / Скорость вентилятора комплексный тестер / Детектор неисправности вентилятора / Тестер скорости вентилятора блока питания

Тестер вентиляторов майнера F1 может тестировать большинство 4-проводных и 6-проводных вентиляторов с PWM с рабочим напряжением 12 В постоянного тока, представленных на рынке. Подходит для Antminer, Whatsminer, Innosilicon, Avalon и других майнеров. Благодаря функции определения стандарта теста скорости вентилятора результаты теста будут отображаться непосредственно на экране, что позволяет удобно и интуитивно понятно проверить, соответствует ли скорость вентилятора стандарту. PWM разделен на два режима: автоматический режим и ручной режим, и пользователь может произвольно переключать режим тестирования. Родной язык разделен на китайский и английский, которые пользователь может свободно переключать. Интерфейс функции прост и понятен, что значительно повышает эффективность работы пользователя.

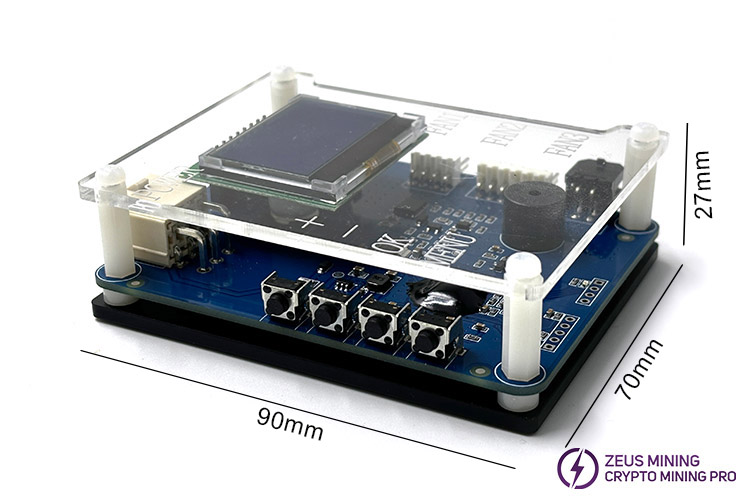

Описание интерфейса тестера:

Интерфейсная часть:

Часть кнопки:

Описание результата теста:

Не пройдено: указывает на то, что скорость вентилятора ненормальная и не соответствует стандарту;

Пройдено: указывает на то, что скорость вентилятора нормальная и соответствует стандарту.

Инструкции по использованию:

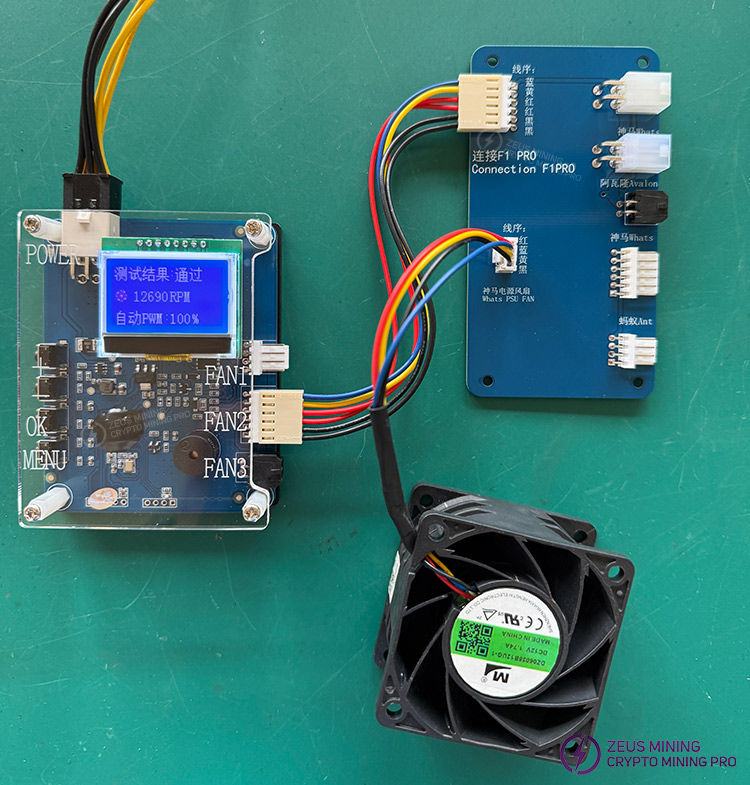

Описание пользовательского интерфейса:

1. Результат теста после подключения вентилятора (действителен, когда текущий режим "Auto", а режим "Manual" закрывает результат теста);

2. Скорость тестируемого вентилятора в реальном времени;

3. Регулировка скорости вентилятора: при PWM=100% вентилятор будет работать на полной скорости; когда PWM=50%, вентилятор будет работать со скоростью 50%; когда PWM=10%, вентилятор будет работать на более низкой скорости.

Объяснение меню и функций:

В пользовательском интерфейсе коротко нажмите кнопку "MENU" один раз, чтобы войти в меню, нажмите кнопку “+” или “-”, чтобы настроить параметры, и нажмите кнопку "OK", чтобы сохранить настройки после настройки. После входа в меню коротко нажмите кнопку "MENU", чтобы переключить параметры; если выбран вариант "Device SN:,", снова нажмите “MENU", чтобы вернуться в пользовательский интерфейс.

1.Текущий режим: (режим регулировки скорости вентилятора) имеет два варианта: автоматический и ручной. Автоматический режим позволяет быстро проверить скорость вентилятора этапами. Диапазон регулировки PWM ручного режима составляет от 10 до 100%, который подходит для вождения нетрадиционный вентилятор (часть вентилятора ядра будет увеличивать скорость при уменьшении PWM, и скорость будет снижена при увеличении PWM). Следует отметить, что после перехода в ручной режим функция квалификационного теста скорости вентилятора будет отключена.

2.Скорость вентилятора квалифицированный тест: эта опция действительна в режиме автоматического тестирования. После включения он будет производить выборку и сравнение обнаруженной скорости вращения вентилятора в пределах установленного временного диапазона автоматического тестирования. По истечении времени тестирования, если скорость вентилятора ниже заданной пользователем, если скорость тестирования не соответствует требованиям, рог пищит два раза непрерывно, а "test result" на пользовательском интерфейсе отображается как "failure"; Если скорость подключенного вентилятора и время запуска достигают параметров, установленных пользователем, это считается квалификацией, рог подает один звуковой сигнал, "Test Result" на интерфейсе отображается как "Passed".

3. Время автоматического теста: означает время, необходимое вентилятору для перехода от 0 об/мин до 6000 об/мин после включения. Время, необходимое для вентиляторов разных размеров, также различно. Время можно регулировать в соответствии с реальной ситуацией (единица регулировки — секунды), а установка разумного времени тестирования может эффективно повысить эффективность тестирования вентиляторов. При тестировании нормально работающего вентилятора на экране также отображается неисправность. Вы можете попробовать увеличить время автоматического тестирования и нажать OK, чтобы сохранить изменения после настройки.

4. Тестовая скорость: в качестве примера возьмите вентилятор Nidec12038 (Antminer). Подходящая скорость вентилятора должна составлять 6000 об/мин или выше. В этой опции мы можем установить параметр "test speed" на "6000"; Вы можете нажать и удерживать две клавиши "+" или "-" для быстрой настройки параметров.

5. Язык: текст, отображаемый устройством, имеет два языка: китайский и английский.

6. Звук: если для параметра установлено значение "On", пользователь нажмет кнопку и появится соответствующий подсказказвук, и результат теста вентилятора также будет иметь подсказказвук. Когда параметр "off" все устройство находится в беззвучном режиме.

7. Восстановление питания: относится к тому, сколько времени требуется для восстановления питания вентилятора после короткого нажатия кнопки «MENU». Значение по умолчанию — 10 секунд. Вы можете установить оптимальные параметры в соответствии с фактическими потребностями тестирования.

Другие инструкции:

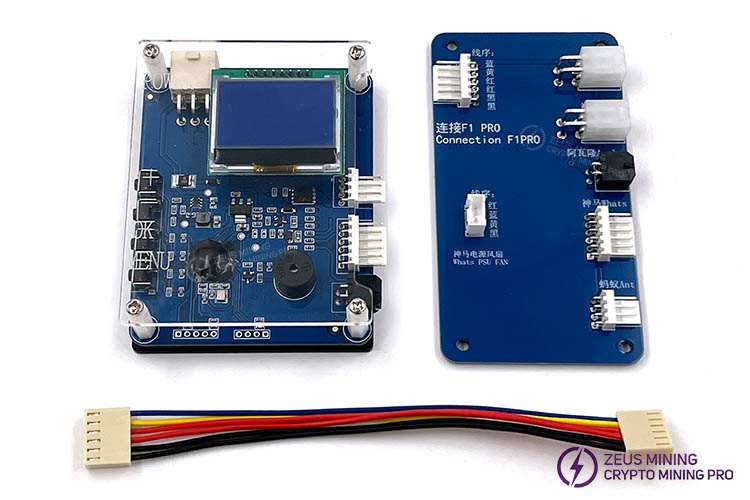

Из-за ограниченного пространства на плате тестера установлен только общий разъем интерфейса вентилятора. Если у вас есть профессиональные знания схем, вы можете расширить интерфейс тестирования в соответствии с определением контактов ниже.

Определение контактов разъема вентилятора:

PWM: Сигнал управления скоростью вращения вентилятора

SPEED: Сигнал измерения скорости вращения вентилятора

+12 В: Положительный полюс вентилятора

GND: Отрицательный полюс вентилятора

Замечать: При тестировании вентилятора майнера необходимо обеспечить беспрепятственный поток воздуха спереди и сзади вентилятора. В противном случае даже хороший вентилятор может выйти из строя при проверке.
