PICkit 5 PICkit4 — программатор схем с отладчиком

Описание продукта

Примечание: PICkit4 снят с производства; PICkit5 будет поставляться по умолчанию.

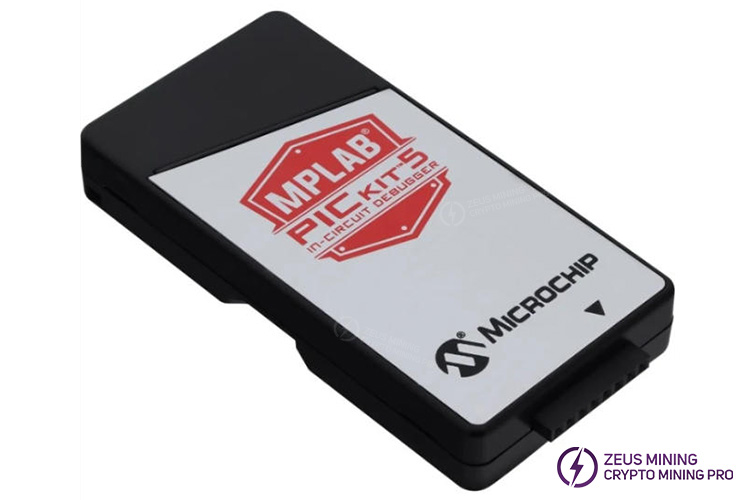

PICkit 5 — программатор схем с отладчиком

Внутренний отладчик/программатор схем MPLAB® PICkit™ 5 от Microchip Technology поддерживает быстрое прототипирование и портативное, готовое к производству программирование всех компонентов Microchip, включая микросхемы PIC®, dSPIC® и SAM (Arm®). Этот комплект работает с интегрированной средой разработки (IDE) MPLABX, предоставляя мощный и простой в использовании графический пользовательский интерфейс (GUI) для отладки и программирования. MPLAB PICKit 5 также можно использовать как автономный отладчик/программатор для мобильных приложений через Bluetooth®-соединение. Этот универсальный комплект для программирования позволяет создавать прототипы и отлаживать пользовательские решения. Отключите устройство и разверните свое решение в полевых условиях. MPLAB® PICkit 5 поддерживает различные интерфейсы, включая четырёхпроводной JTAG, отладку по последовательной линии (SWD) и виртуальный коммуникационный порт потокового UART (VCP). Плата адаптера отладчика (AC102015) использует стандартные разъёмы для протоколов JTAG, SWD, ICSP и AVR. PICkit5 обладает уникальной функцией Programmer-To-Go и может питаться от целевой платы. Программирование образа по умолчанию выполняется простым нажатием скрытой кнопки под логотипом. Пользователи также могут подключаться по Bluetooth через мобильное приложение, просматривать установленную в инструмент карту microSDTM на наличие различных образов и начинать программирование целевой платы непосредственно из приложения.

Особенности/Возможности:

• Подключение к компьютеру через кабель USB Type-C.

• Питание осуществляется через USB-кабель или целевой платы, а также может дополнительно питать целевую плату (до 150 мА).

• 8-контактный разъём для программирования SIL и возможность использования различных интерфейсов.

• Программирует устройства с помощью MPLAB X IDE или MPLAB IPE.

• Поддерживает функцию Programmer-To-Go (PTG) для программирования устройств в полевых условиях.

• Поддерживает приложение MPLAB® PTG для iOS/Android, используемое для выбора и управления образами программ PTG через беспроводную технологию Bluetooth®.

• Поддерживает виртуальный коммуникационный порт (VCOM).

• Поддерживает несколько аппаратных и программных точек останова, секундомер и отладку исходного кода.

• Отлаживает приложение на вашем оборудовании в режиме реального времени.

• Отлаживает на полной скорости работы устройства.

• Устанавливает точки останова на основе внутренних событий.

• Мониторинг внутренних файловых регистров.

• Настраивает драйверы выводов.

• Поддерживает новые устройства и функции благодаря новым/обновлённым пакетам в MPLAB X IDE или MPLAB IPE.

• Отображает состояние отладчика с помощью индикаторной полосы.

• Работает в диапазоне температур от 0 до 70 градусов Цельсия.

Программатор схем PICkit 4 in для отладки схем

Внутрисхемный отладчик/программист MPLAB PICkit4 использует мощный графический интерфейс пользователя интегрированной среды разработки MPLAB X (IDE) версии 4.15 для быстрой и легкой отладки и программирования флэш-микроконтроллеров PIC и dsPIC. MPLAB PICkit 4 подключается к компьютеру проектировщика с помощью высокоскоростного интерфейса USB 2.0 и подключается к целевому объекту через 8-контактный однорядный разъем (SIL). Этот разъем использует два контакта ввода-вывода устройства и линии сброса для реализации внутрисхемной отладки и внутрисхемного последовательного программирования (ICSP). Также имеется слот для карты микро SD, который может автоматически подавать питание от целевой машины, а это означает, что вы можете носить с собой собственный код и программировать его в любое время.

Программирование в MPLAB PICkit 4 происходит быстрее, чем в его предшественнике, и он готов поддерживать устройства PIC и dsPICMCU. Помимо более широких целевых напряжений, PICkit 4 поддерживает расширенные интерфейсы, такие как 4-проводной JTAG и отладку по последовательному проводу со шлюзом потоковой передачи данных, а также обратную совместимость с демонстрационными платами, разъемами контактов и целевыми системами, использующими 2-проводной JTAG и ICSP. и целевые системы. PICkit 4 также обладает уникальной функциональностью программирование и работа и добавляет слот для карты микро SD для сохранения кода проекта и его питания от целевой платы.

Используя PICkit 4 для разработки встроенных систем, разработчики могут использовать графический интерфейс пользователя интегрированной среды разработки (IDE) MPLAB X для отладки и программирования. PICkit 4 использует высокоскоростной интерфейс USB 2.0 для подключения к компьютеру инженера-разработчика и подключается к цели через 8-контактный однолинейный прямой разъем, который поддерживает высокопроизводительные интерфейсы. К таким высокопроизводительным интерфейсам относятся 4-проводной JTAG и последовательные интерфейсы отладки проводов со шлюзами потоковой передачи данных и так далее. Кроме того, он может быть обратно совместим с демонстрационными платами, затыкать и целевыми системами, использующими 2-проводной JTAG и внутрисхемное последовательное программирование (ICSP).

Параметры продукта:

Более стабильная производительность и более надежная совместимость, подходящая для нескольких сценариев.

Официальная аутентичная экономическая стабильность

Он подходит для программирования в различных ситуациях, а также может записывать файлы PIC хэш-платы.

Для этого продукта требуется специалист с опытом
